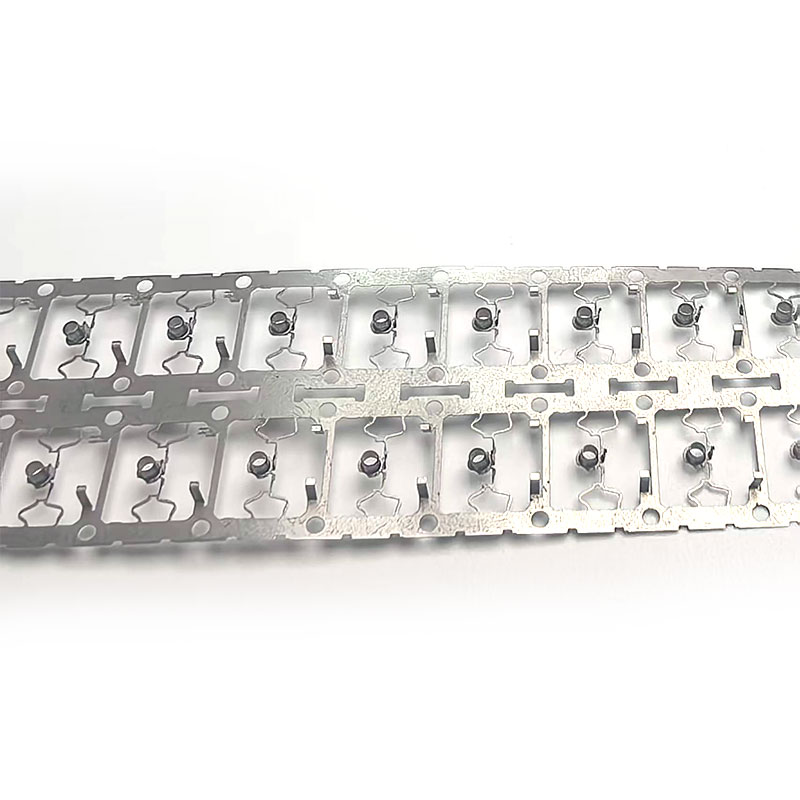

Elektroniczne precyzyjne części tłoczonesą niezbędne do produkcji kompaktowych, przewodzących i bardzo dokładnych komponentów stosowanych w złączach, czujnikach, elektronice samochodowej i urządzeniach komunikacyjnych.Qirenłączy precyzyjne tłoczenie z technologią EDM w celu wytwarzania złożonych elementów metalowych z tolerancjami wymiarowymi do ± 0,005 mm, wspierając zarówno rozwój prototypów, jak i produkcję wielkoseryjną.
Ponieważ produkty elektroniczne stają się coraz mniejsze, cieńsze i bardziej zintegrowane, producenci potrzebują komponentów metalowych, które mogą zachować wąskie wymiary, zapewniając jednocześnie stabilną przewodność, wytrzymałość mechaniczną i niezawodną wydajność montażu. Elektroniczne precyzyjne tłoczenie zapewnia skuteczny sposób formowania zacisków, elementów stykowych, części ekranujących, elementów sprężynowych i innych skomplikowanych konstrukcji metalowych na skalę produkcyjną. Łącząc produkcję form EDM, precyzyjne tłoczenie, inteligentną kontrolę i kontrolę procesów, Qiren zapewnia dostosowane do indywidualnych potrzeb rozwiązania dla elektroniki, elektroniki samochodowej, sprzętu medycznego i zastosowań komunikacyjnych. Zgłoszona tolerancja wymiarowa ± 0,005 mm, możliwość dostosowania materiału i kontrola jakości powierzchni sprawiają, że precyzyjne tłoczenie nadaje się do wymagających zastosowań w komponentach elektronicznych.
Spis treści
- Dlaczego elektroniczne części do precyzyjnego tłoczenia są ważne?
- Jakie są główne zalety?
- Jakie materiały można zastosować?
- Jak produkowane są części do precyzyjnego tłoczenia?
- Gdzie są używane?
- W jaki sposób kupujący powinni wybrać dostawcę precyzyjnego tłoczenia?
- Często zadawane pytania
- Wniosek
Dlaczego elektroniczne części do precyzyjnego tłoczenia są ważne?
Nowoczesne produkty elektroniczne w coraz większym stopniu opierają się na miniaturowych elementach metalowych. Zacisk złącza, element ekranujący, sprężyna stykowa, element akumulatora lub przewodzący wspornik mogą stanowić jedynie ułamek wielkości konwencjonalnego elementu mechanicznego, a mimo to mogą bezpośrednio wpływać na działanie całego produktu.
Dlatego precyzyjne tłoczenie to coś więcej niż tylko cięcie i formowanie blachy. Proces produkcyjny musi kontrolować dokładność wymiarową, deformację materiału, zadziory, jakość powierzchni i powtarzalność. W zastosowaniach elektronicznych nawet niewielkie odchylenie wymiarowe może mieć wpływ na docisk, siłę wciskania, przewodność elektryczną, wyrównanie zespołu lub żywotność produktu.
Zgodnie z informacjami o produkcie firmy Qiren, operacja tłoczenia łączy obróbkę form EDM z technologiami precyzyjnego tłoczenia i kontroli. Firma twierdzi, że w ramach swojego procesu można osiągnąć tolerancje tak wąskie, jak ± 0,005 mm w odpowiednich zastosowaniach, w tym części o skomplikowanych kształtach, komponenty z mikrootworami i ultracienkie materiały o grubości poniżej 0,1 mm.
To połączenie sprawia, że precyzyjne tłoczenie jest szczególnie cenne, gdy producenci potrzebują powtarzalnych komponentów w dużych ilościach bez utraty spójności wymiarowej.
Jakie są główne zalety elektronicznych części do precyzyjnego tłoczenia?
1. Wysoka dokładność wymiarowa
Precyzyjne komponenty elektroniczne często wymagają ściśle kontrolowanych wymiarów, aby pasowały do miniaturowych zespołów. Zaawansowana konstrukcja matrycy, obróbka EDM i kontrolowane parametry tłoczenia mogą zmniejszyć zmienność wymiarową i poprawić spójność części.
W przypadku końcówek złączy i innych elementów przewodzących dokładność wymiarowa bezpośrednio wpływa na wydajność łączenia. Spójna geometria pomaga producentom zachować przewidywalną siłę wstawiania, położenie styków i zgodność montażu.
2. Możliwości złożonej geometrii
Tradycyjne procesy tłoczenia mogą napotykać ograniczenia, gdy komponenty zawierają głębokie rowki, ostre narożniki, schodkowe otwory, wąskie sekcje lub inne skomplikowane elementy. Narzędzia wspomagane EDM mogą pomóc w tworzeniu bardziej wyrafinowanych struktur matryc dla tych wymagających geometrii.
- Mikrootworki i wąskie szczeliny
- Konstrukcje schodkowe i zagłębione
- Delikatne obszary styku
- Funkcje ostrego kąta
- Ultracienkie elementy metalowe
- Małe struktury sprężynowe i przewodzące
3. Wydajna produkcja masowa
Po opracowaniu i sprawdzeniu matrycy proces umożliwia wytwarzanie dużych ilości spójnych części przy stosunkowo krótkich czasach cyklu. To sprawia, że precyzyjne tłoczenie jest szczególnie atrakcyjne dla producentów elektroniki o stabilnych wielkościach produkcji.
4. Lepsza jakość powierzchni
Stan powierzchni ma kluczowe znaczenie dla komponentów elektrycznych i mechanicznych. Nadmierne zadziory, zadrapania, odkształcenia lub chropowate powierzchnie mogą powodować problemy montażowe lub negatywnie wpływać na przewodność i odporność na zużycie.
Qiren opisuje zastosowanie bezkontaktowej obróbki EDM i technologii wykańczania lustrzanego w wymagających zastosowaniach, przy zgłaszanej chropowatości powierzchni poniżej Ra0,2 μm w odpowiednich warunkach przetwarzania.
Jakie materiały można zastosować?
Wybór materiału powinien opierać się na przewodności, wytrzymałości, odporności na korozję, twardości, charakterystyce sprężyny, zachowaniu podczas formowania, temperaturze roboczej i wymaganiach dotyczących końcowego zastosowania.
| Rodzaj materiału | Typowa charakterystyka | Potencjalne zastosowania |
|---|---|---|
| Stopy miedzi | Dobra przewodność elektryczna i odkształcalność | Zaciski, styki, elementy przewodzące |
| Stal nierdzewna | Wytrzymałość, odporność na korozję, trwałość | Obudowy elektroniki, sprężyny, elementy konstrukcyjne |
| Tytan | Wysoki stosunek wytrzymałości do masy i odporność na korozję | Specjalistyczne podzespoły elektroniczne i medyczne |
| Stopy o wysokiej twardości | Odporność na zużycie i stabilność mechaniczna | Wymagające precyzyjne komponenty i części związane z narzędziami |
Wybór odpowiedniego materiału wpływa również na żywotność matrycy i koszty produkcji. Materiały o dużej twardości lub wytrzymałości mogą wymagać specjalistycznych narzędzi i strategii obróbki, co sprawia, że analiza inżynieryjna jest ważna przed masową produkcją.
Jak produkowane są części do precyzyjnego tłoczenia?
Niezawodny projekt precyzyjnego tłoczenia zwykle rozpoczyna się na długo przed pierwszą serią produkcyjną. Rysunek komponentu, specyfikacja materiału, wymagania dotyczące tolerancji, wykończenie powierzchni, roczna objętość i środowisko zastosowania powinny zostać sprawdzone na etapie inżynieryjnym.
Krok 1: Analiza produktu i rysunku
Inżynierowie oceniają geometrię, tolerancje, grubość materiału, kierunek formowania, wymiary krytyczne i potencjalne ryzyko produkcyjne. Wczesna analiza projektu może pomóc w zidentyfikowaniu cech, które mogą powodować odkształcenia, pęknięcia, nadmierne zadziory lub trudności w konserwacji narzędzia.
Krok 2: Precyzyjny projekt matrycy
Matryca określa, jak dokładnie może zostać uformowany końcowy element. W przypadku złożonych części elektronicznych obróbkę EDM można zastosować do tworzenia drobnych struktur i precyzyjnych elementów matrycy.
Krok 3: Przygotowanie materiału
Wybrana taśma lub arkusz metalu musi spełniać wymaganą grubość, właściwości mechaniczne i stan powierzchni. Spójność materiału jest szczególnie ważna w przypadku bardzo wąskich tolerancji.
Krok 4: Tłoczenie i formowanie
Podczas produkcji materiał przechodzi przez kontrolowane operacje tłoczenia, aby uzyskać właściwości cięcia, gięcia, wykrawania, formowania lub progresywności. Stabilne parametry procesu pozwalają zachować powtarzalność w całej partii produkcyjnej.
Krok 5: Kontrola wymiarowa i powierzchniowa
Inspekcja weryfikuje wymiary krytyczne i wykrywa potencjalne wady. Firma Qiren zgłasza stosowanie trójwymiarowego sprzętu pomiarowego, sprzętu do kontroli optycznej i testów twardości w ramach procesu kontroli jakości. Raporty dotyczące jakości partii mogą również wspierać identyfikowalność produkcji i akceptację klientów.
Gdzie są używane?
Elektroniczne elementy do precyzyjnego tłoczenia są stosowane w wielu gałęziach przemysłu, ponieważ mogą łączyć małe wymiary z wysoką powtarzalnością i niezawodnością funkcjonalną.
Elektronika użytkowa
Smartfony, laptopy, urządzenia do noszenia i inne kompaktowe produkty wymagają miniaturowych elementów metalowych, które dokładnie mieszczą się w ograniczonych przestrzeniach wewnętrznych. Zastosowania mogą obejmować uchwyty kart SIM, komponenty interfejsu typu C, terminale kontaktowe i konstrukcje metalowe związane z FPC.
Elektronika samochodowa
Rosnące wykorzystanie elektronicznych systemów sterowania i pojazdów elektrycznych zwiększyło zapotrzebowanie na precyzyjne komponenty przewodzące i mechaniczne. Potencjalne zastosowania obejmują komponenty związane z akumulatorami, sprężyny przekaźników, zaciski, elementy czujników i systemy połączeń elektrycznych.
Sprzęt medyczny
Urządzenia medyczne mogą wymagać miniaturowych komponentów o kontrolowanych wymiarach i niezawodnej jakości powierzchni. Precyzyjnie tłoczone części metalowe można stosować w elementach mikroinstrumentów, obudowach urządzeń i innych specjalistycznych zespołach, w których niezbędna jest spójność wymiarowa.
Sprzęt komunikacyjny
Urządzenia komunikacyjne i zespoły elektroniczne o dużej gęstości opierają się na dokładnych złączach i elementach przewodzących. Precyzyjne tłoczenie może wspierać produkcję zwartych struktur kontaktowych, które wymagają spójnej geometrii podczas wielokrotnego montażu.
W jaki sposób kupujący powinni wybrać dostawcę precyzyjnego tłoczenia?
Wybór odpowiedniego dostawcy nie polega po prostu na porównaniu cen jednostkowych. W przypadku precyzyjnych komponentów elektronicznych możliwości narzędziowe, systemy kontroli, doświadczenie materiałowe, wsparcie inżynieryjne i skalowalność produkcji mogą mieć większy wpływ na całkowity koszt projektu.
Przed złożeniem zamówienia kupujący powinni ocenić następujące punkty:
- Możliwości wymiarowe:Potwierdź, czy dostawca może konsekwentnie spełniać wymagane tolerancje.
- Specjalizacja w zakresie narzędzi:Zapoznaj się z możliwościami dostawcy w zakresie projektowania matryc, obróbki elektroerozyjnej, konserwacji i optymalizacji.
- Doświadczenie materialne:Upewnij się, że producent rozumie wybrany stop miedzi, stal nierdzewną, tytan lub inny materiał.
- Możliwość kontroli:Sprawdź, czy wymiary krytyczne można zmierzyć za pomocą odpowiedniego sprzętu CMM, sprzętu optycznego lub innego sprzętu kontrolnego.
- Skalowalność produkcji:Upewnij się, że dostawca może przejść od partii prototypowych lub próbnych do stabilnej produkcji masowej.
- Dokumentacja jakościowa:Poproś o raporty z inspekcji i jasno określone kryteria akceptacji.
- Komunikacja inżynierska:Szybko reagujący zespół techniczny może ograniczyć niepotrzebne zmiany narzędzi i opóźnienia w produkcji.
Firma Qiren twierdzi, że jej operacja tłoczenia umożliwia zarówno produkcję próbną w małych partiach, jak i produkcję na większą skalę. Informacje o produkcji zwracają także uwagę na obiekt o powierzchni 3000 metrów kwadratowych, zatrudniający ponad 50 pracowników oraz zespół badawczo-rozwojowy reprezentujący około 15% siły roboczej. Firma raportuje eksport do ponad 20 krajów i regionów.
Często zadawane pytania
Czym są elektroniczne części do precyzyjnego tłoczenia?
Elektroniczne części do precyzyjnego tłoczenia to precyzyjnie uformowane elementy metalowe produkowane w procesach precyzyjnego tłoczenia do zastosowań elektronicznych i elektromechanicznych. Mogą obejmować zaciski, styki, sprężyny, elementy ekranujące, wsporniki przewodzące i inne miniaturowe części.
Jaką tolerancję może osiągnąć precyzyjne tłoczenie?
Osiągalna tolerancja zależy od materiału, geometrii, grubości, konstrukcji oprzyrządowania i warunków produkcji. Qiren zgłasza tolerancje wymiarowe do ± 0,005 mm dla odpowiednich zastosowań precyzyjnego tłoczenia. Rzeczywiste tolerancje należy potwierdzić na podstawie konkretnego rysunku części.
Czy złożone komponenty elektroniczne można dostosować?
Tak. Niestandardowe precyzyjne tłoczenie można opracować na podstawie rysunków klienta, modeli 3D, specyfikacji materiałów, wymiarów, tolerancji, wymagań dotyczących powierzchni i wielkości produkcji. Produkcja matryc wspomagana EDM jest szczególnie przydatna w przypadku skomplikowanych konstrukcji, które są trudne do wytworzenia przy użyciu konwencjonalnych narzędzi.
W jakich branżach stosuje się precyzyjne komponenty do elektronicznego tłoczenia?
Główne obszary zastosowań obejmują elektronikę użytkową, elektronikę samochodową, sprzęt medyczny, sprzęt komunikacyjny, produkty inteligentnego domu i inne precyzyjne zespoły elektroniczne.
Jak mogę poprosić o wycenę?
Dostarczenie rysunku 2D lub pliku CAD 3D, informacji o materiale, ilości rocznej, tolerancji krytycznych, wymagań dotyczących wykończenia powierzchni i oczekiwanego harmonogramu dostaw może pomóc producentowi ocenić projekt i przygotować dokładniejszą ofertę.
Wniosek
Ponieważ urządzenia elektroniczne stają się coraz mniejsze i bardziej wyrafinowane, dokładność produkcji staje się coraz ważniejsza. Elektroniczne precyzyjne tłoczenie zapewnia praktyczne połączenie spójności wymiarowej, możliwości formowania złożonego, elastyczności materiału, jakości powierzchni i skalowalnej produkcji. Dzięki oprzyrządowaniu wspomaganemu EDM, kontrolowanemu tłoczeniu i systematycznym kontrolom producenci mogą wytwarzać miniaturowe komponenty metalowe, które spełniają rygorystyczne wymagania dotyczące montażu elektronicznego.
Qiren łączy w sobie możliwości precyzyjnej inżynierii form, obróbki EDM, tłoczenia i kontroli, aby wspierać niestandardowe projekty komponentów elektronicznych od opracowania narzędzi po produkcję. Jeśli pozyskujesz wysokiej jakości komponenty metalowe do złączy, elektroniki samochodowej, urządzeń medycznych, sprzętu komunikacyjnego lub innych precyzyjnych zespołów,skontaktuj się z namiaby omówić rysunki, materiały, tolerancje, wielkość produkcji i niestandardowe wymagania dotyczące tłoczenia.
