Podsumowanie artykułu: Formowanie wtryskoweto jeden z najbardziej wydajnych procesów produkcyjnych umożliwiający produkcję powtarzalnych komponentów z tworzyw sztucznych na dużą skalę. Od obudów samochodowych i złączy elektronicznych po komponenty medyczne i części przemysłowe – proces ten łączy inżynierię form, dobór materiałów, sterowanie maszyną, chłodzenie i kontrolę jakości, aby uzyskać wiarygodne wyniki. W tym przewodniku wyjaśniono, jak działa formowanie wtryskowe, co decyduje o jakości części, jak unikać typowych problemów produkcyjnych i jak wybrać partnera produkcyjnego, który jest w stanie wesprzeć zarówno rozwój prototypów, jak i produkcję masową.
Formowanie wtryskowe to proces produkcyjny stosowany do wytwarzania części z tworzyw sztucznych poprzez wtryskiwanie podgrzanego materiału do precyzyjnie zaprojektowanej wnęki formy. Gdy materiał wypełni wnękę, jest schładzany aż do zestalenia i przyjęcia zamierzonego kształtu. Następnie forma jest otwierana i wyrzucany jest gotowy element.
Pozorna prostota tego cyklu może wprowadzać w błąd. Wyprodukowanie dobrze wyglądającego prototypu to jedno wyzwanie; produkcja setek tysięcy lub milionów części o spójnych wymiarach to kolejna sprawa. Skuteczne formowanie wtryskowe zależy od interakcji między konstrukcją formy, materiałem z tworzywa sztucznego, ciśnieniem wtrysku, temperaturą, zachowaniem podczas napełniania, wydajnością chłodzenia, wydajnością maszyny i procedurami kontroli.
Dla producentów prawdziwym celem nie jest po prostu wyprodukowanie części z tworzywa sztucznego. Ma na celu ustanowienie powtarzalnego procesu produkcyjnego, który może zapewnić wymaganą geometrię, wytrzymałość, wygląd, dokładność wymiarową i wydajność montażu w dłuższym okresie produkcyjnym.
Formowanie wtryskowe jest szczególnie atrakcyjne, gdy wielkość produkcji uzasadnia początkową inwestycję w oprzyrządowanie. Po ustaleniu odpowiedniej formy i procesu poszczególne części można szybko wyprodukować przy stosunkowo niewielkiej interwencji ręcznej.
Typowy cykl formowania wtryskowego składa się z kilku kontrolowanych etapów. Każdy etap wpływa na ostateczną jakość formowanego elementu, dlatego stabilność procesu jest niezbędna.
Po wyrzuceniu cykl rozpoczyna się od nowa. W przypadku produkcji wielkoseryjnej nawet niewielkie skrócenie czasu cyklu może znacząco wpłynąć na całkowitą zdolność produkcyjną. Jednakże skrócenie cyklu bez uwzględnienia chłodzenia i stabilności wymiarowej może spowodować wady, dlatego produktywność należy zawsze równoważyć jakością części.
Jakość formowania wtryskowego nie wynika z jednego ustawienia maszyny. Jest to wynik współdziałania kilku zmiennych.
| Czynnik | Dlaczego to ma znaczenie | Potencjalne ryzyko w przypadku złej kontroli |
|---|---|---|
| Projekt formy | Kontroluje geometrię wnęki, przepływ materiału, chłodzenie i wyrzut | Wypaczenie, krótkie strzały, błysk, trudny wyrzut |
| Wybór materiału | Określa wytrzymałość, odporność na ciepło, odporność chemiczną i wygląd | Pękanie, deformacja, przedwczesna awaria |
| Ciśnienie wtrysku | Zapewnia prawidłowe wypełnienie i uszczelnienie ubytku | Krótkie ujęcia, ślady zatonięcia, błysk, różnice wymiarowe |
| Kontrola temperatury | Utrzymuje odpowiedni przepływ materiału i zachowanie podczas krzepnięcia | Ślady przypaleń, słabe wypełnienie, degradacja, nierówne powierzchnie |
| Układ chłodzenia | Kontroluje krzepnięcie i stabilność cyklu | Wypaczenia, zmiany skurczu, długie czasy cykli |
| Kontrola | Potwierdza wymiary i wymagania funkcjonalne | Wadliwe części docierają do montażu lub klientów |
Dlatego rzetelny producent ocenia cały łańcuch produkcyjny, zamiast skupiać się wyłącznie na wtryskarce. Przed rozpoczęciem produkcji należy wziąć pod uwagę przepływ formy, lokalizację bramy, grubość ścianki, kąty pochylenia, układ kanałów chłodzących, zachowanie materiału i tolerancje wymiarowe.
Wybór materiału należy rozpocząć od środowiska operacyjnego gotowego produktu, a nie po prostu wybrać najtańszą żywicę.
Typowe tworzywa termoplastyczne stosowane do formowanych elementów obejmują ABS, polipropylen (PP), polietylen (PE), poliwęglan (PC), nylon lub poliamid (PA), POM i różne mieszanki inżynieryjne. Każdy materiał ma inne wymagania dotyczące przetwarzania i charakterystyki wydajności.
Inne kwestie obejmują ekspozycję na promieniowanie UV, temperaturę pracy, wymagania dotyczące izolacji elektrycznej, odporność na płomienie, wymagania dotyczące kontaktu z żywnością, zastosowania medyczne, wykończenie powierzchni, kolor i wymagania prawne mające zastosowanie na rynku docelowym.
Kolejnym ważnym czynnikiem jest suszenie materiału. Niektóre polimery pochłaniają wilgoć z otoczenia. Jeśli wilgotność nie jest odpowiednio kontrolowana przed formowaniem, może przyczynić się do wad powierzchni, obniżonych parametrów mechanicznych, niestabilności wymiarowej lub innych problemów z przetwarzaniem.
Formowanie wtryskowe pozostaje popularne, ponieważ pozwala połączyć wysoką wydajność produkcji z powtarzalną geometrią i szerokim wyborem materiałów.
Po ustaleniu parametrów oprzyrządowania i przetwarzania można szybko zakończyć cykl produkcyjny. Zautomatyzowane podawanie, formowanie, wyrzucanie, kontrola i dalsze operacje mogą jeszcze bardziej zwiększyć produktywność.
Dobrze zaprojektowane formy mogą wytwarzać elementy, które byłyby trudne lub kosztowne w produkcji przy użyciu samej konwencjonalnej obróbki. Żebra, występy, elementy zatrzaskowe, teksturowane powierzchnie, zintegrowane punkty mocowania i inne detale często można włączyć bezpośrednio do formowanego elementu.
Prawidłowo zaprojektowana forma zapewnia spójną geometrię odniesienia. Stabilne parametry maszyn i kontrolowane warunki materiałowe mogą pomóc producentom zachować spójność wymiarową w dużych partiach produkcyjnych.
Dostępna jest szeroka gama materiałów termoplastycznych, umożliwiająca producentom wybór materiałów na podstawie wytrzymałości, elastyczności, właściwości elektrycznych, odporności chemicznej, odporności cieplnej, wyglądu i kosztu.
Oprzyrządowanie stanowi ważny wydatek początkowy, ale koszt jednostkowy może stać się atrakcyjny w miarę wzrostu wielkości produkcji. To sprawia, że formowanie wtryskowe szczególnie nadaje się do produktów wytwarzanych w średnich i dużych ilościach.
Zrozumienie typowych defektów może pomóc projektantom produktów i zespołom zakupowym zidentyfikować ryzyko produkcyjne przed rozpoczęciem produkcji.
| Powszechna wada | Typowe przyczyny | Praktyczna profilaktyka |
|---|---|---|
| Krótki strzał | Niewystarczające napełnienie, ograniczony przepływ, nieodpowiednia temperatura | Przejrzyj zasuwy, kanały wlewowe, temperaturę materiału i warunki wtrysku |
| Błysk | Nadmierne ciśnienie, niedopasowanie formy, uszkodzone powierzchnie podziału | Popraw dopasowanie formy i zoptymalizuj ciśnienie procesowe |
| Wypaczenie | Nierównomierne chłodzenie lub skurcz materiału | Zrównoważ grubość ścianki i projekt chłodzenia |
| Ślady zlewu | Grube sekcje i niewystarczające opakowanie | Zoptymalizuj geometrię, ciśnienie uszczelnienia i chłodzenie |
| Ślady spalenia | Uwięzione powietrze lub nadmierne ścinanie i temperatura | Popraw odpowietrzanie i sprawdź warunki napełniania |
| Linie spawalnicze | Oddzielne fronty przepływu materiału spotykają się podczas napełniania | Optymalizuj lokalizację przewężek, temperaturę i ścieżki przepływu |
| Różnice wymiarowe | Niestabilność materiału, temperatury, ciśnienia lub chłodzenia | Ustal kontrolowane i powtarzalne warunki przetwarzania |
Najlepszym momentem na rozwiązanie tych problemów jest okres przed masową produkcją. Przeglądy projektów form, próby prototypów, kontrola próbek i walidacja procesów mogą zmniejszyć ryzyko kosztownych modyfikacji narzędzi już po rozpoczęciu produkcji.
Dobry projekt produktu i dobry projekt formy powinny ze sobą współdziałać. Komponent zaprojektowany bez uwzględnienia możliwości produkcyjnych może wymagać niepotrzebnej złożoności narzędzi, dłuższych cykli, wyższych kosztów lub rozległych modyfikacji.
W przypadku produktów precyzyjnych tolerancje powinny być również realistyczne. Niezwykle wąskie tolerancje mogą wymagać bardziej wyrafinowanego oprzyrządowania, kontroli procesu, sprzętu kontrolnego lub obróbki wtórnej. Dobry partner produkcyjny może pomóc w rozróżnieniu wymiarów, które są funkcjonalnie krytyczne, od wymiarów, w przypadku których wystarczająca jest bardziej praktyczna tolerancja.
Formowanie wtryskowe obsługuje szeroką gamę branż, ponieważ proces można dostosować do różnych materiałów, geometrii, wymagań dotyczących powierzchni i wielkości produkcji.
| Przemysł | Typowe komponenty | Ważne wymagania |
|---|---|---|
| Automobilowy | Obudowy, wsporniki, osłony, zaciski, elementy wewnętrzne | Trwałość, stabilność wymiarowa, odporność na temperaturę |

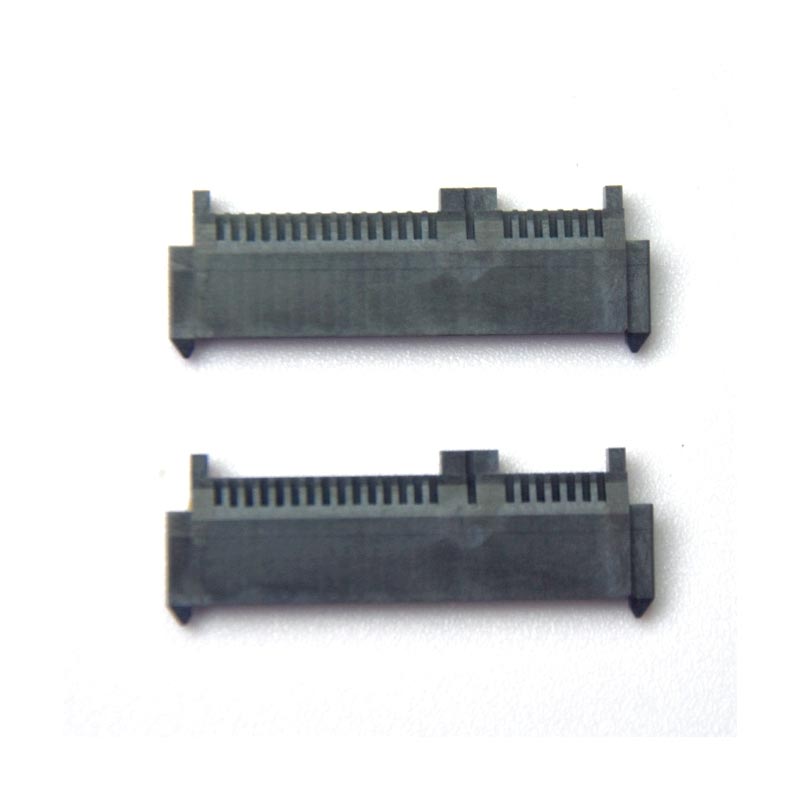

| Elektronika | Korpusy złączy, obudowy ochronne, elementy czujników | Precyzja, właściwości elektryczne, niezawodny montaż |
| Medyczny | Elementy urządzeń, obudowy, części laboratoryjne | Przydatność materiału, czystość, zgodność wymiarowa |
| Produkty konsumenckie | Obudowy, uchwyty, elementy konstrukcyjne | Wygląd, ergonomia, efektywność kosztowa |
| Sprzęt przemysłowy | Osłony ochronne, elementy mechaniczne, okucia | Wytrzymałość, odporność chemiczna, żywotność |
W zastosowaniach motoryzacyjnych i elektronicznych formowane komponenty mogą wymagać spełnienia rygorystycznych wymagań dotyczących wymiarów i montażu. W zastosowaniach medycznych wybór materiałów, kontrola procesu, czystość, identyfikowalność i zgodność z wymaganiami specyficznymi dla aplikacji mogą stać się szczególnie ważne.
Wybór dostawcy wyłącznie na podstawie ceny jednostkowej może powodować późniejsze problemy. Producent, który rozumie rozwój form, zachowanie materiałów, inżynierię produkcji i kontrolę jakości, często może zmniejszyć całkowite ryzyko projektu.
Przed złożeniem zamówienia rozważ następujące pytania:
Komunikacja jest szczególnie ważna podczas pracy nad produktami niestandardowymi. Rysunki, modele 3D, specyfikacje materiałowe, wymiary krytyczne, wymagania dotyczące wyglądu, kryteria testowania, szczegóły opakowania i oczekiwania dotyczące dostawy powinny zostać potwierdzone przed masową produkcją.
Kompetentny dostawca powinien także chcieć zidentyfikować potencjalne problemy produkcyjne, a nie po prostu przetwarzać rysunki klienta dokładnie tak, jak je otrzymano. Wczesna informacja zwrotna od inżynierów może zapobiec kosztownym zmianom form i opóźnieniom w produkcji.
Dongguan Qiren Electronics Co., Ltd.zapewnia formowanie wtryskowe i powiązane możliwości produkcyjne niestandardowych komponentów plastikowych, precyzyjnych i tłoczonych. Według informacji o produktach firma obsługuje sektory, w tym motoryzacyjny, elektroniczny i medyczny, i ma ponad 20-letnie doświadczenie w produkcji.
Firma opisuje swoje podejście jako coś więcej niż tylko podstawową obróbkę form. Jej usługi obejmują takie obszary, jak dobór materiałów, rozważania dotyczące kanałów przepływu, weryfikacja produkcji i produkcja komponentów na zamówienie. To szersze podejście może być przydatne, gdy projekt obejmuje coś więcej niż tylko przekształcenie istniejącego rysunku w część formowaną.
Qiren podkreśla również możliwości szybkiego prototypowania i dostarczania produkcji, w tym określony siedmiodniowy cel szybkiego sprawdzania i 45-dniowe zobowiązanie do dostarczenia odpowiednich projektów. Dodatkowo opisano produkcję precyzyjnych komponentów do kontroli płynów i specjalistyczne rozwiązania w zakresie opakowań do zastosowań czujników IoT. Rzeczywisty harmonogram i wymagania techniczne należy potwierdzić dla każdego indywidualnego projektu.
Dla klientów opracowujących nowy komponent z tworzywa sztucznego najbardziej przydatnym punktem wyjścia jest zwykle pełna recenzja rysunku produktu lub modelu 3D. Ważne informacje obejmują:
Podanie tych szczegółów na etapie wyceny pomaga producentowi dokładniej ocenić złożoność oprzyrządowania, wykonalność produkcji, wymagania materiałowe, oczekiwane warunki cyklu i ogólne wymagania projektu.
Formowanie wtryskowe stosowane jest przede wszystkim do wytwarzania elementów z tworzyw sztucznych o powtarzalnej geometrii. Jest to szczególnie skuteczne w przypadku produkcji średnio- i wielkoseryjnej, gdzie początkową inwestycję w formę można rozłożyć na wiele części.
Może tak być, ale ekonomia zależy od kosztu oprzyrządowania, złożoności części, materiału, wielkości produkcji i oczekiwanego przyszłego popytu. W przypadku bardzo małych ilości alternatywne procesy, takie jak obróbka CNC lub produkcja przyrostowa, mogą czasami być bardziej ekonomiczne.
Czas cyklu różni się znacznie w zależności od rozmiaru części, materiału, grubości ścianki, konstrukcji formy, wydajności chłodzenia i ustawień maszyny. Cienkie elementy mogą mieć stosunkowo krótkie cykle, podczas gdy większe lub grubsze części zazwyczaj wymagają dłuższego czasu chłodzenia.
Wypaczenie może wynikać z nierównomiernego chłodzenia, zróżnicowanego skurczu materiału, nierównej grubości ścianek, nieodpowiednich warunków przetwarzania lub niezrównoważonej konstrukcji formy. Wczesny przegląd geometrii i układu chłodzenia może zmniejszyć to ryzyko.
Tak. Formowanie wtryskowe może wytwarzać złożone geometrie obejmujące żebra, występy, zaciski, teksturowane powierzchnie, elementy montażowe i inne szczegóły. Jednakże złożoność musi być zgodna z konstrukcją formy, przepływem materiału, wyrzucaniem i wymaganiami dotyczącymi chłodzenia.
Przydatnymi punktami wyjścia są rysunek 2D lub model 3D, zapotrzebowanie materiałowe, szacunkowa wielkość zamówienia, wykończenie powierzchni, tolerancje krytyczne, informacje o zastosowaniu i oczekiwania dotyczące dostawy. Dodatkowe informacje na temat montażu i testowania mogą jeszcze bardziej poprawić dokładność oferty.
Projektowanie form ma fundamentalne znaczenie. Umieszczenie przewężki, konfiguracja prowadnic, układ wnęki, kanały chłodzące, odpowietrzanie, powierzchnie rozdzielające i mechanizmy wyrzutowe wpływają na zachowanie napełniania, czas cyklu, wygląd i spójność wymiarową.
Formowanie wtryskowe to coś więcej niż prosty proces wtłaczania stopionego tworzywa sztucznego do formy. Niezawodna produkcja zależy od skoordynowanych decyzji obejmujących wybór materiału, geometrię części, konstrukcję formy, ustawienia maszyny, chłodzenie, kontrolę i zarządzanie produkcją.
W przypadku klientów najczęstsze wyzwania produkcyjne – wysoki odsetek defektów, niespójne wymiary, nadmierne koszty oprzyrządowania, długie terminy realizacji i trudne zmiany w projekcie – można często zmniejszyć, zajmując się kwestiami zdolności produkcyjnej przed rozpoczęciem produkcji masowej.
Solidny projekt zaczyna się od jasnego zrozumienia końcowego zastosowania. Po ustaleniu wymagań funkcjonalnych, materiału, geometrii, tolerancji, wielkości produkcji i oczekiwań dotyczących wyglądu producent może opracować bardziej odpowiednią strategię formowania.
Dzięki niestandardowym rozwiązaniom w zakresie formowania wtryskowego,Dongguan Qiren Electronics Co., Ltd.ma na celu wspieranie klientów od rozwoju form i rozważań materiałowych, poprzez weryfikację produkcji i produkcję komponentów. W przypadku kolejnego komponentu z tworzywa sztucznego, precyzyjnie uformowanej części lub niestandardowego projektu produkcyjnego,skontaktuj się z namiaby omówić rysunki, wymagania aplikacji, wielkość produkcji i cele produkcyjne.
