We współczesnym przemyśle metalowym i motoryzacyjnym,formy do tłoczenia o dużej prędkościstały się podstawą precyzyjnej produkcji. Ale czym dokładnie są? Forma do tłoczenia o dużej szybkości to precyzyjnie zaprojektowane narzędzie przeznaczone do kształtowania, cięcia i formowania blach w złożone części z ekstremalnie dużymi prędkościami. W przeciwieństwie do konwencjonalnych form, które skupiają się głównie na kształtowaniu, szybkie formy do tłoczenia łączą w sobie szybką wydajność z dokładnością na poziomie mikrona, umożliwiając masową produkcję bez utraty jakości.
Formy te są niezbędne w branżach takich jak motoryzacja, lotnictwo, komponenty elektryczne, telekomunikacja i elektronika użytkowa, gdzie precyzja i wydajność decydują o rentowności.
Formy do tłoczenia o dużej prędkości działają na zautomatyzowanych liniach produkcyjnych, wykorzystując prasy mechaniczne lub serwo do formowania materiałów takich jak stal nierdzewna, aluminium, miedź lub stal węglowa zgodnie z dokładnymi specyfikacjami. Wysoka częstotliwość cykli — często przekraczająca 400–1200 uderzeń na minutę — minimalizuje przestoje, zmniejsza straty materiału i zapewnia spójność każdej wyprodukowanej części.
| Parametr | Opis |
|---|---|
| Kompatybilność materiałowa | Stal nierdzewna, mosiądz, miedź, aluminium i stal węglowa |
| Szybkość stemplowania | 400–1200 uderzeń na minutę |
| Dokładność tolerancji | ±0,002–0,005 mm |
| Twardość (podstawa formy) | HRC 58–62 |
| Materiał podstawy formy | SKD11, DC53 lub stal węglikowa |
| Obróbka powierzchniowa | Powłoka PVD/TiN zapewniająca odporność na zużycie |
| Żywotność usługi | Ponad 10 milionów uderzeń na wnękę |
| Aplikacje | Zaciski, złącza, obudowy ekranujące, rdzenie silników i obudowy elektroniki |
Poniższa tabela pokazuje, jak precyzja inżynierii i inżynieria materiałowa łączą się, tworząc formy zdolne do produkcji na dużą skalę w wymagających warunkach.
Oprócz samej wydajności, szybkie formy do tłoczenia zmniejszają również koszty operacyjne. Ich solidny skład materiałowy i powłoki odporne na zużycie wydłużają żywotność narzędzi i minimalizują okresy między wymianami, co czyni je niezbędną inwestycją dla firm dążących do długoterminowego wzrostu wydajności.
Zasada działania formy do szybkiego tłoczenia opiera się na synchronizacji ruchu, siły i odkształcenia materiału. Proces rozpoczyna się od rozwinięcia, wyprostowania i ciągłego podawania zwoju metalu do szybkobieżnej prasy. Forma do tłoczenia — precyzyjnie ustawiona wewnątrz prasy — wykonuje szereg czynności, takich jak wykrawanie, wykrawanie, gięcie i formowanie, w zależności od pożądanego projektu części.
Każda sekcja formy odgrywa określoną rolę:
Sekcja stempla i matrycy – określa kształt i rozmiar końcowego komponentu.
Słupki prowadzące i tuleje — utrzymuj wyrównanie stempla i matrycy, aby uzyskać spójne wyniki.
Płytka ściągająca – usuwa metalowy pasek po każdym pociągnięciu, zapobiegając przywieraniu i deformacji.
System Pin Pilot – zapewnia dokładne pozycjonowanie podczas każdego cyklu podawania.
Mechanizm wyrzutnika – Uwalnia gotową część płynnie, bez uszkodzeń.
Cała operacja odbywa się z dużą prędkością przy minimalnych wibracjach, wsparta komputerowym projektowaniem form (CAD/CAM) i technologią wycinania drutowego EDM, która pozwala na bardzo dokładne tolerancje cięcia i dopasowania.
W produkcji szybkobieżnej smarowanie odgrywa kluczową rolę. Zaawansowane systemy natryskiwania oleju są zintegrowane w celu zmniejszenia tarcia i kontroli temperatury, zapewniając stabilną pracę nawet przy długotrwałym użytkowaniu. Rezultatem jest precyzyjnie uformowany produkt, który spełnia rygorystyczne standardy wymiarowe i estetyczne – idealny do skomplikowanych komponentów, takich jak złącza do telefonów komórkowych czy rdzenie stojanów silników.
Główną zaletą jest powtarzalność. Dobrze zaprojektowana, szybka forma do tłoczenia może wyprodukować miliony identycznych elementów bez odchyleń wymiarowych, oszczędzając zarówno czas, jak i materiał. Dla firm, którym zależy na wysokiej produktywności i stałej wydajności, technologia ta staje się kamieniem węgielnym ich wydajności produkcyjnej.
PytanieDlaczegofirmy inwestujące w szybkie formy do tłoczenia można odpowiedzieć wydajnością, precyzją i rentownością. Rozbijmy to.
Formy do tłoczenia o dużej prędkości działają z imponującą częstotliwością skoków, co drastycznie skraca cykle produkcyjne. Producenci mogą wytwarzać tysiące identycznych części na godzinę przy minimalnej interwencji ręcznej.
Precyzyjna inżynieria zapewnia tolerancje wymiarowe rzędu ±0,002 mm. Taka dokładność ma kluczowe znaczenie w branżach wymagających bezbłędnej wydajności — od elementów bezpieczeństwa w samochodach po delikatne terminale mikroelektroniczne.
Dzięki zastosowaniu materiałów takich jak SKD11 lub węglik w połączeniu z powłokami powierzchniowymi, takimi jak TiN lub CrN, formy te osiągają wyjątkową twardość i odporność na zużycie. Ta trwałość przekłada się na mniejszą liczbę przestojów konserwacyjnych i dłuższą żywotność.
Dzięki zoptymalizowanemu projektowi układu tłoczenia i wydajnemu zagnieżdżaniu minimalizuje się ilość odpadów. Tłoczenie z dużą prędkością zmniejsza również potrzebę wtórnej obróbki lub wykańczania, dodatkowo obniżając koszty produkcji.
Ponieważ każdy skok przebiega dokładnie według zaprogramowanej ścieżki, gwarantowana jest jednorodność produktu. Z linią tłoczenia można zintegrować zautomatyzowane systemy kontrolne w celu monitorowania w czasie rzeczywistym i wykrywania defektów.
Nowoczesne formy wykorzystują energooszczędne systemy serwopras, które zmniejszają zużycie energii i zmniejszają straty smaru, dostosowując się do celów ekologicznej produkcji.
W epoce, w której globalna konkurencja wymaga ciągłego doskonalenia, zastosowanie szybkich form do tłoczenia oznacza szybszą dostawę, większą niezawodność i zwiększoną rentowność.
Wybór odpowiedniej formy to coś więcej niż tylko dopasowanie arkusza specyfikacji — to zrozumienie wymagań produkcyjnych, materiałów i celów długoterminowych. Oto profesjonalne podejście do selekcji:
Jeśli produkujesz ponad milion części rocznie, idealna będzie forma na bazie węglika o wysokiej odporności na zużycie. W przypadku produkcji średnioseryjnej formy stalowe DC53 zapewniają doskonałą równowagę między wydajnością a kosztami.
W przypadku skomplikowanych komponentów, takich jak precyzyjne złącza lub terminale elektroniczne, wybierz wieloetapowe formy progresywne, które integrują kilka operacji tłoczenia w jeden ciągły proces.
Upewnij się, że Twoja forma odpowiada wydajności prasy – zarówno pod względem prędkości skoku, jak i tonażu. Niedopasowanie może zmniejszyć trwałość narzędzia lub pogorszyć jakość części.
Zapytaj dostawcę o harmonogramy konserwacji form, okresy ponownego szlifowania i dostępność części zamiennych. Niezawodna sieć obsługi posprzedażnej znacznie wydłuża żywotność narzędzia.
Wysokiej jakości producenci form wykorzystują obróbkę CNC, wycinanie drutowe EDM i kontrolę CMM w celu sprawdzenia precyzji. Zawsze żądaj raportów z pomiarów, aby zapewnić dokładność wymiarową przed masową produkcją.
Doświadczenie dostawcy form bezpośrednio wpływa na niezawodność produkcji. Wybierz firmę ze sprawdzonym zapleczem technicznym, możliwościami projektowymi i certyfikatami branżowymi, takimi jak ISO9001.
P1: Jakie rodzaje produktów można wytwarzać przy użyciu formy do szybkiego tłoczenia?

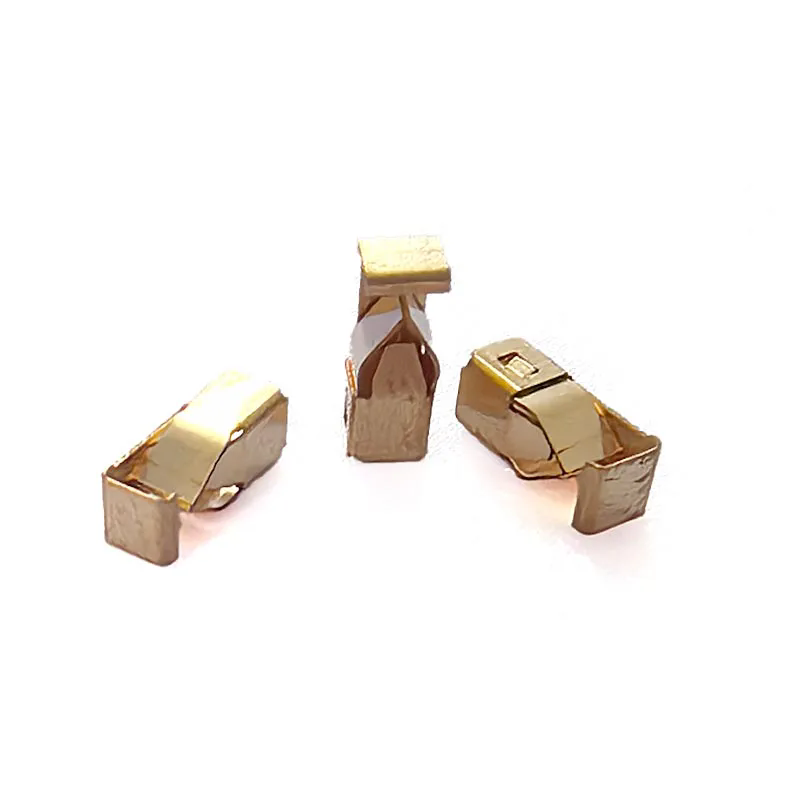

Odp.: Formy do tłoczenia o dużej prędkości idealnie nadają się do produkcji precyzyjnych komponentów, takich jak zaciski elektryczne, rdzenie silników, metalowe osłony, złącza akumulatorów i obudowy czujników samochodowych. Ich elastyczność pozwala im formować zarówno małe, jak i duże części w wielu branżach.
P2: Jak często należy konserwować formę do szybkiego tłoczenia?
Odp.: Częstotliwość konserwacji zależy od twardości materiału, prędkości roboczej i wielkości produkcji. Ogólnie rzecz biorąc, rutynowa kontrola powinna odbywać się co 200 000–300 000 cykli, natomiast ponowne szlifowanie lub wymiana części może być wymagane po 3–5 milionach cykli w celu utrzymania maksymalnej wydajności.
W dzisiejszym krajobrazie produkcyjnym opartym na precyzji, formy do szybkiego tłoczenia stanowią podstawę szybkiej, niezawodnej i opłacalnej produkcji. Umożliwiają branżom dotrzymywanie napiętych terminów przy jednoczesnym zachowaniu niezrównanej dokładności i powtarzalności.
Qiren, zaufana marka w projektowaniu i inżynierii form, zapewnia dostosowane do indywidualnych potrzeb rozwiązania w zakresie szybkiego tłoczenia, poparte zaawansowaną technologią produkcji i rygorystyczną kontrolą jakości. Dążąc do innowacji i zadowolenia klientów, Qiren pomaga producentom osiągnąć wyższą wydajność, dłuższą żywotność form i doskonałą wydajność na każdym etapie produkcji.
Aby uzyskać więcej informacji lub niestandardowe rozwiązania w zakresie form,skontaktuj się z namidzisiaj, aby omówić, w jaki sposób Qiren może podnieść wydajność produkcji i standardy jakości.
